ЗАО «Сармат»

 В августе 2011 года сдана в эксплуатацию заказчику и органам МЧС система раннего выявления угрозы возникновения чрезвычайных ситуаций и оповещения людей в случае их возникновения (АСРВО) на предприятии ЧАО «Миллер Брендз Украина» г. Донецк.

   Объектом оснащения АСРВО является пивоваренный завод (бывший «Сармат») в технологическом цикле которого используется 26 тонн аммиака. Учитывая, что столь опасное химическое производство расположено в черте города Донецк, а масштабы возможной аварии выходят за пределы предприятия, подход к построению АСРВО требовал разработки индивидуальных технических решений, позволяющих своевременно  оповещать об авариях связанных с выбросом аммиака, как работающий персонал, так и население, попадающее в зону возможного заражения.

   Результатом совместной работы специалистов ООО «Телеком-Комплекс» и представителей технической эксплуатации ЧАО «Миллер Брендз Украина» явилась АСРВО, объединившая в себе как новые технические средства по контролю за состоянием потенциально опасных участков производства так и использующая данные существующей системы АСУ ТП. Поскольку современное импортное технологическое оборудование, установленное на предприятие, было оснащено системой по контролю за основными технологическими параметрами работы такого оборудования, при проектировании АСРВО, было принято решение использовать эти данные  путем интегрирование существующей системы контроля во вновь создаваемую АСРВО. Технически данная задача была решена путем подключения к Пульту управления АСРВО (ПУАКВО) технологических контроллеров Siemens Simatic S7, обрабатывающих значения датчиков существующей АСУ ТП и предварительно укомплектованных модулями для снятия соответствующей информации. Данное техническое решение позволило осуществлять съем информации с существующей системы контроля более чем 50 параметров работы технологического оборудования, таких как:

Пульт, - давление всасывания аммиака компрессорных агрегатов Grasso

- давление в емкостях циркулярных и дренажных ресиверов;

- давление нагнетания аммиака компрессорных агрегатов Grasso;

- уровень аммиака в циркулярном и дренажном ресиверах и др.

     В рамках создания АСРВО была построена система по контролю за загазованностью парами аммиака всех производственных помещений, использующих в своем технологическом цикле аммиак, территории около таких помещений, а также ряд подсистем мониторинга за состоянием таких потенциально опасных участков предприятия как:

- автогазозаправочный пункт (контроль загазованности территории АЗП);

- отопительная котельная (контроль загазованности около котлов);

- газораспределительный пункт (контроль загазованности помещения, контроль за давлением газа на входе и выходе понижающего ресивера).

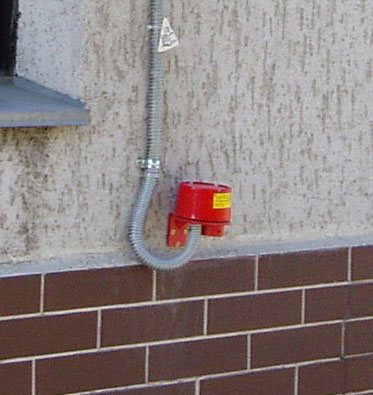

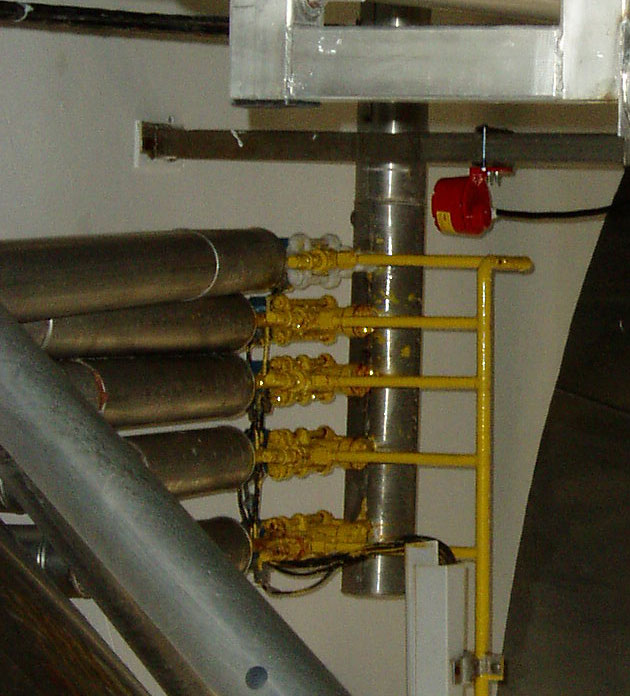

Пульт,   Датчик Амиака   Датчик Амиака

    Подсистема оповещения созданной АСРВО включила в себя как средства оповещения работающего персонала предприятия (громкоговорители, светозвуковые табло) так и средства оповещения расположенные за территорией предприятия (для оповещения населения, попадающего в зону возможного заражения).

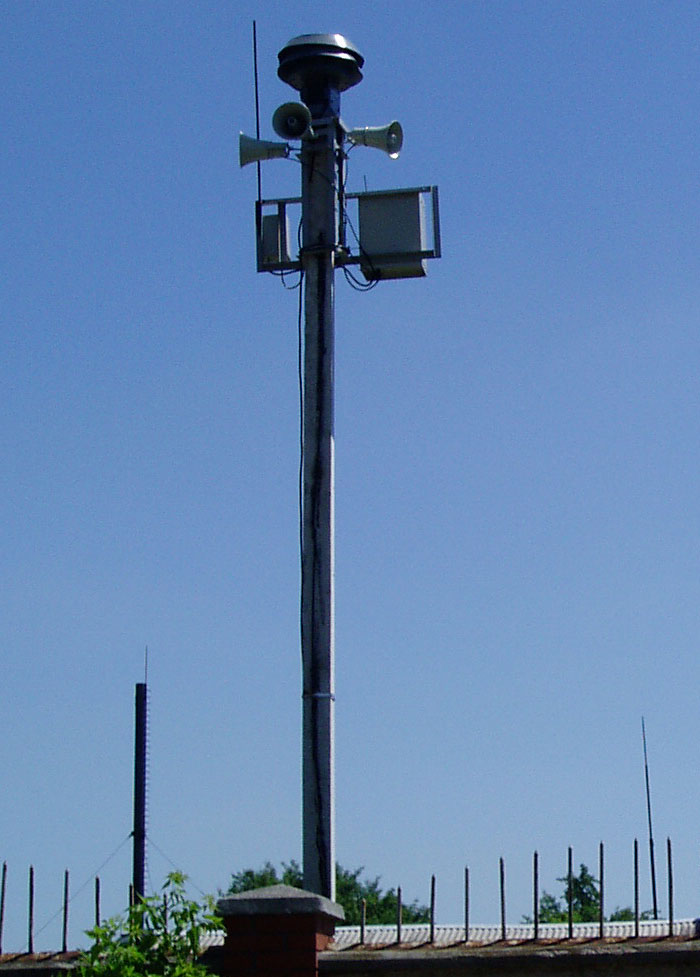

   Так, для управления оповещением за территорией предприятия были использованы Устройства управления оконечными средствами оповещения (УУОСО), которые взаимодействуя с ПУАКВО по средствам радиоканала, включают подключенные к ним громкоговорители и сирены типа С-40. Управление УУОСО осуществляется оператором АСРВО с пульта управления ПУАКВО.

   Задача прогнозирования распространения химического облака аммиака, в случае возникновении его утечки на предприятии, была решена с помощью метеокомплекса МСА-1, производства ООО «Телеком-Комплекс». Данный метеокомплекс позволяет рассчитать направление и скорость распространения химического облака, учитывая 6 основных параметров, получаемых от метеостанции входящей в комплекс. К таким данным относятся: температура, направление и скорость ветра, вертикальная направленность воздуха, концентрация аммиака в рассчитанных контрольных точках. Визуализация процесса прогнозирования происходит на мониторе ПУАКВО, к которому подключен метеокомплекс.

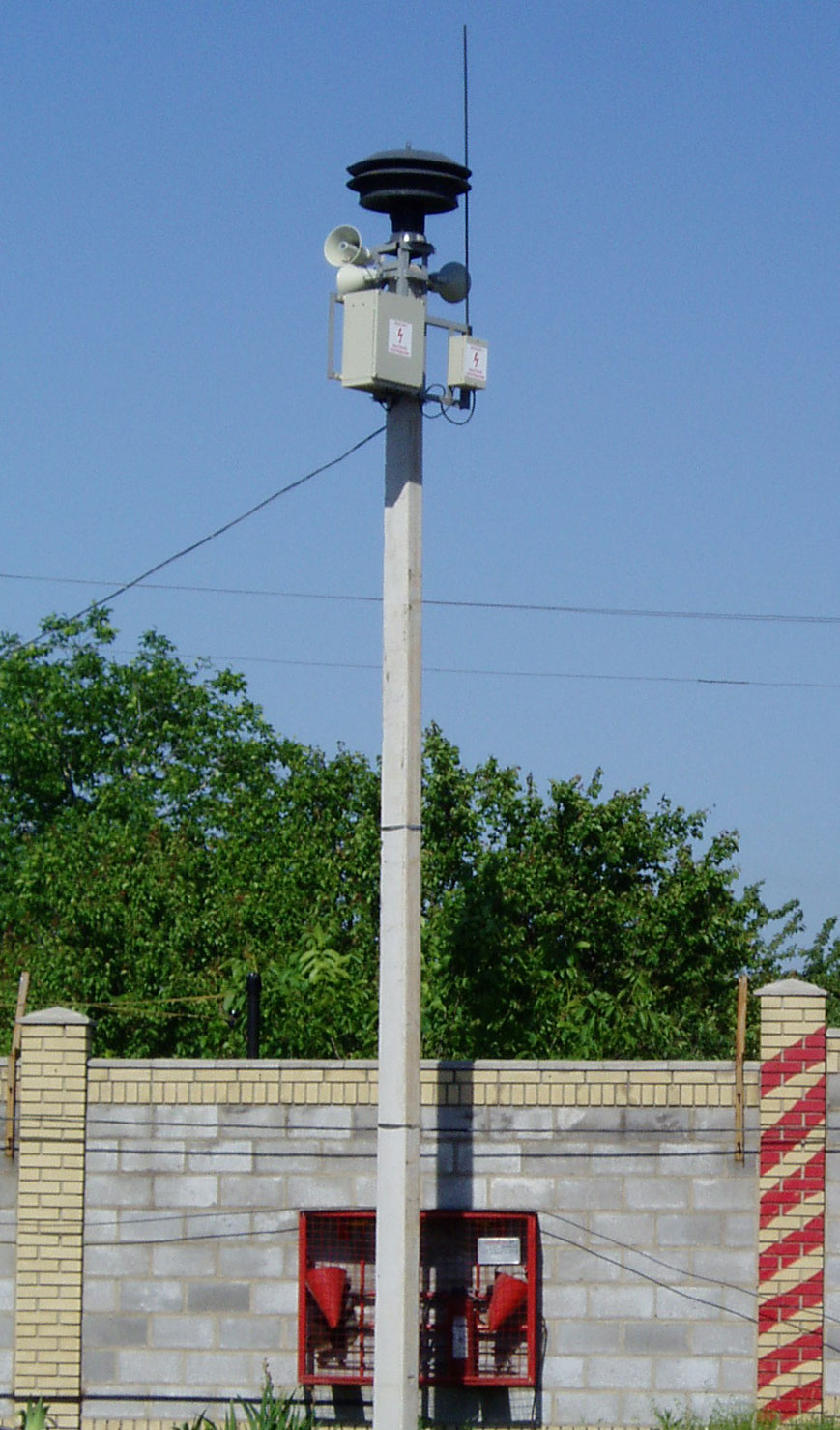

 Оборудование оповещения 1 2



   На сегодняшний день система стоит на боевом дежурстве и приносит практическую пользу Заказчику. О чем свидетельствует ряд инженерных операций, произведенный специалистами предприятия Заказчика по устранению микротрещин трубопроводов аммиака, замене резиновых уплотнителей фланцевых соединений и проч. Указанные ремонтные работы производились на основании данных о загазованности определенных участков производства получаемых от АСРВО.

   В октябре 2011 года на базе ЧАО «Миллер Брендз Украина» производились общегородские учения МЧС по гражданской защите населения. Функционирование как отдельных аппаратных средств так и АСРВО в целом было высоко оценено всеми участниками данного мероприятия.
