Производимое оборудование



ПУЛЬТ УПРАВЛЕНИЯ АВТОМАТИЗИРОВАННЫМ КОМПЛЕКСОМ РАННЕГО ОБНАРУЖЕНИЯ И ОПОВЕЩЕНИЯ ЛЮДЕЙ О УГРОЗЕ ВОЗНИКНОВЕНИЯ ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЙ            (ПУЛЬТ АКВО).

Пульт АКВО предназначен для:

1. Приема, обработки, запоминания и индикации данных, поступающих от вторичных измерительных преобразователей, осуществляющих мониторинг текущих, докритических и критических параметров, таких как:

  • концентрация химически опасных веществ;
  • концентрация взрывоопасных веществ;
  • давление в резервуарах и трубопроводах;
  • температура в помещениях складов хранения опасных веществ;
  • температура, уровень опасных веществ в резервуарах;
  • других необходимых параметров, измеряемых датчиками вторичных преобразователей;

2. Индикации карты местности или ситуационного плана объекта с нанесенными периферийными техническими средствами (в комплектации с монитором);

3. Передачи на сервер системы централизованного мониторинга аварийных сообщений и текущих измеренных параметров технологического процесса в ручном и автоматическом режиме, при достижении какого-либо из контролируемых параметров критического значения или возникновении ЧС;

4. Оповещение ответственных должностных лиц в автоматическом режиме (по спискам) по проводным и мобильным телефонам, с запоминанием и протоколированием даты и времени оповещения каждого абонента;

5. Оповещения персонала предприятия и населения в прилегающей зоне возможного заражения:

  • сигналами «ВНИМАНИЕ ВСЕМ», путем дистанционного включения сирен (электромеханических, электронных) оконечных устройств оповещения;
  • речевыми сообщениями через микрофон ПУ или формализованными сообщениями, заранее записанными в памяти ПУ, путем включения встроенного УНЧ, дистанционного включения усилителей оконечных устройств и трансляционных усилителей, нагруженных громкоговорителями (уличными, абонентскими);

6. Автоматизированного расчета прогнозируемой диаграммы движения токсичного облака, с отображением его на карте местности на экране монитора, а также времени достижения этим облаком определенных пунктов с расчетом концентраций внутри;

7. Контроля состояния периферийных технических средств с индикацией на экране монитора абонентского номера устройства, от которого поступила информация о неисправности, несанкционированном доступе, отключении питающей сети;

8. Дистанционного управления кодовыми сигналами команд оконечными устройствами оповещения по проводным и GSM каналам связи;

9. Приема, обработки и передачи на сервер централизованного мониторинга сигналов «ТРЕВОГА» от ручных извещателей, и сигнала «ПОЖАР» от системы пожарной сигнализации;

10. Сопряжение с региональными автоматизированными системами централизованного оповещения (РАСЦО), после определения конкретного вида связи;

11. Ведения электронного журнала событий в системе.


В качестве вторичных измерительных преобразователей могут использоваться сигнализаторы-анализаторы газов и паров химически опасных и взрывоопасных веществ «ДОЗОР-С», «ЩИТ-3», универсальные вторичные измерительные преобразователи типа «ТРМ-138», «МВА-8» и другие, позволяющие передавать измеренные параметры по стандартным интерфейсам RS 232, RS 485 на внешние устройства.

Конструктивно состоит из:

  • базового блока пульта управления ББПУ;
  • выносного блока пульта управления ВБПУ или стандартного монитора (определяется проектом);
  • микрофона (определяется проектом);
  • манипулятора «МЫШЬ»;

Основные технические данные:

  • питание от сети переменного тока напряжением 220 В +(22-30), 50 +0,5 Гц;
  • потребляемая мощность 70 Вт (дежурный режим); 100 Вт (режим оповещения);
  • предназначен для работы в круглосуточном режиме при t окр.среды 5-35°С, относительной влажности до 80% и Р атм. Не менее 450 мм.рт.ст.;
  • длина кабеля связи между ББПУ и монитором до 3-х м.



Основные технические данные ББПУ:

-    Процессор -1,6 ГГц;

-    Системная шина 533 МГц;

-    Винчестер 160 Гб;

-    ОЗУ 1 Гб;

-    RS 485 до 7-ми портов;

-    Ethernet 10/100 Mb/c;

-    До 4-х модемов GSM;

-    PS/2 - 2 порта;

-    2 FXO/2 FXS с перехватом абонентской линии связи;

-    возможность подключения выносного блока ВБПУ;

-    до 21 дискретного входа;

-    до 15 дискретных выходов «сухой контакт» 5А, 220В;

-    линейный выход включения внешнего трансляционного усилителя;

-    линейный выход 5А, 220В включения сирены;

-    среднее время наработки на отказ не менее 10 000   часов;

-    среднее время восстановления работоспособности- не более 3-х часов;

-    габаритные размеры, мм: 500х400х250.





УСТРОЙСТВО УПРАВЛЕНИЯ ОКОНЕЧНЫМИ СРЕДСТВАМИ ОПОВЕЩЕНИЯ (УУОСО)

УУОСО является составной частью РУСО, предназначенного для оповещения населения о ЧС в различных звеньях управления МЧС, а также при авариях на опасных объектах (трубопроводный транспорт, АЭС, химическое пр-во и.т.д). Является универсальной системой для объектов любой конфигурации и протяженности. РУСО использует транспортные сети существующих систем радиосвязи стандартов OTMF (аналоговый радиоканал), МРТ-1327, МАР-27, TETRA и др.

Система оповещения состоит из:

  • диспетчерского пульта управления средствами оповещения (ДПУСО)
  • дополнительного пульта управления средствами оповещения с оборудованием для сопряжения с общегосударственной проводной системой оповещения;
  • оконечных устройств управления средствами оповещения (УУОСО)
  • районного устройства оповещения с исполнительным устройством.

Система функционирует в круглосуточном режиме в реальном времени. Выбор диапазона частот и стандарта определяется по согласованию с Заказчиком. Управление оконечными средствами оповещения осуществляется в радиосети в соответствии с общепринятыми командами оповещения кодовыми сигналами с групповыми и инд. адресами:
1-«Циркулярное оповещение»
2-«Включение сирен» (в непрерывном режиме)
3-«Включение сирен» (в прерывистом режиме)
4-«Пейджинговое оповещение»
5-«Оповещение голосом (включение усилителей для голосового оповещения)»
6-«Отбой оповещения, Проверка»

УУОСО предназначено для приема-передачи кодовых сообщений оконечным средствам оповещения по радиоканалу кодовыми сигналами.

УУОСО осуществляет:

  • прием по радиоканалу от ДПУСО и дополнительного пульта управления кодовых сигналов с групповым и инд. адресом;
  • дешифрацию принятых команд управления с включением соотв. исполнит, устройств;
  • включение электромеханической сирены мощностью до 5 кВт по непрерывному и прерывистому циклу при питании от сети 380/220 В 50 Гц, так и при ее отключении;
  • воспроизведение речевого сообщения, принятого по радиоканалу, мощными уличными громкоговорителями при озвучивании необходимых площадей;
  • включение по радиоканалу усилителя проводного вещания и его переключение в режим оповещения;
  • контроль подключения всех внешних устройств и состояния собственных элементов с авт. выдачей в радиоканал соотв. кодовых сигналов при нарушении параметров;
  • автоматическую выдачу на ДПУСО и дополнительного ПУСО сигналов-ответов о исполнении выданных ими команд управления;
  • автоматическое включение звуковой сигнализации на заданное время при несанкционированном доступе к любым элементам УУОСО;
  • автономное тестирование и индикацию состояния основных устройств и питающей сети;
  • прекращение исполнения любой команды при поступлении команды «Отбой».

На объектном уровне УУОСО используется аналогично РУСО, при этом управление происходит с помощью ПУАКВО, а в качестве транспортной сети используется GSM канал передачи данных

Питание УУОСО осуществляется от сети 380/220В, 50 Гц с резервным ист. питания.

УУОСО работоспособно при t окружающей среды от-35 до+50°С.



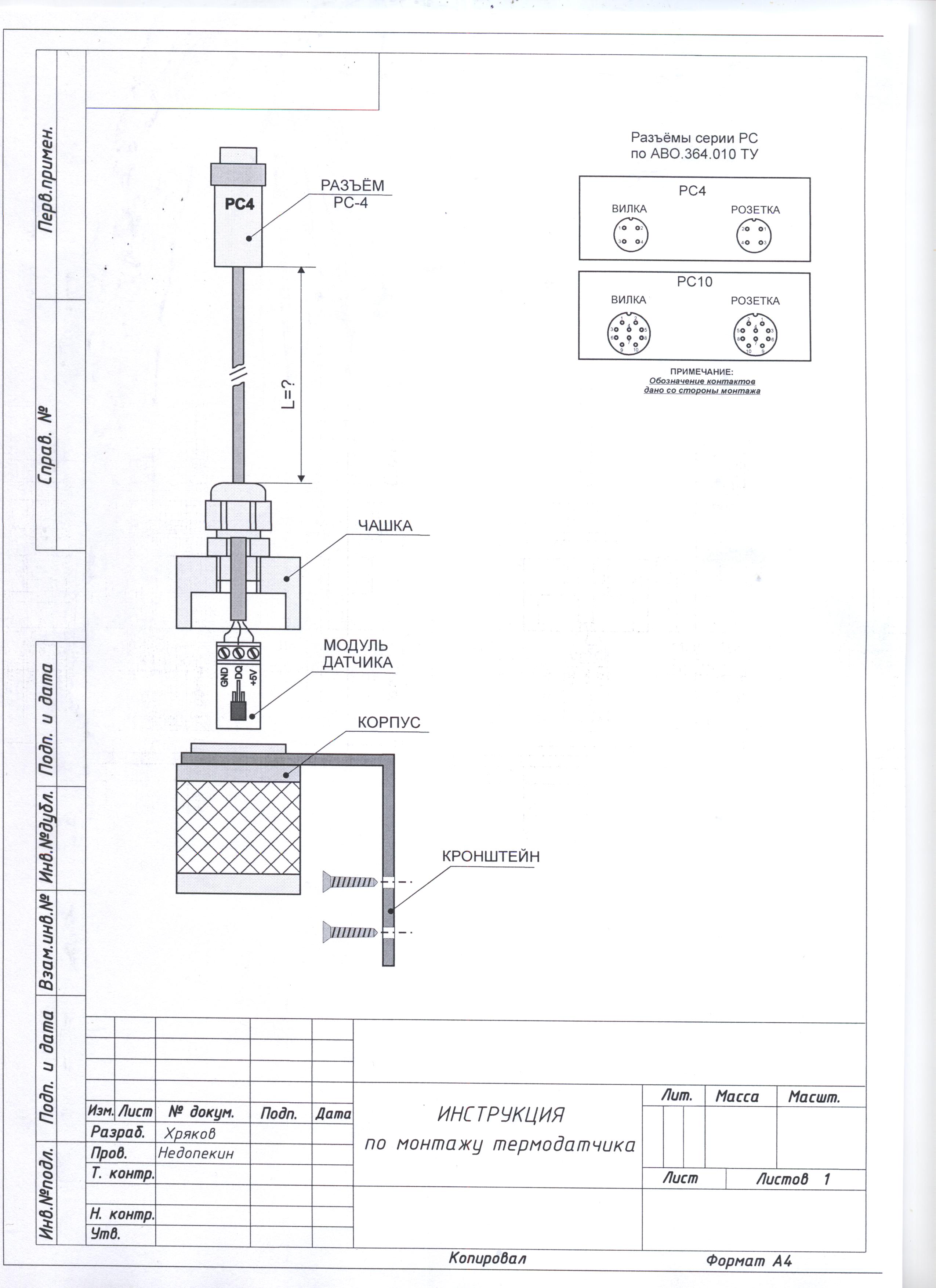

МЕТЕОСТАНЦИЯ (МСА-1).

Назначение:
Аппаратно- программный комплекс технических средств (АПКТС) МСА-1 предназначен для измерения в месте его установки параметров окружающей среды, и передачи их по каналам связи на пульты управления и сбора информации(ПУСИ).
МСА-1 является оконечным звеном системы сбора и обработки информации о метеоусловиях. МСА-1 может использоваться как специализированный АПКТС, который обеспечивает измерение не только стандартных метеопараметров, но и измерение концентрации аммиака в атмосфере, степени вертикальной устойчивости атмосферного воздуха, которые используются в системе прогнозирования и оповещения.
Как специализированный АКПТС, МСА-1 обеспечивает прием по каналам связи кодовых сигналов управления, измерение, обработку и передачу пакетом всех измеряемых параметров на ПУСИ по опросу. Периодичность опроса метеостанций задается программно на ПУСИ. В качестве ПУСИ могут быть диспетчерские пульты управления системы оповещения (ДПУСО), в которых установлена специальная программа мониторинга окружающей среды.
При превышении концентрации аммиака 150 мг/м, АПКТС автоматически формирует и передает данные о состоянии атмосферы окружающей среды на ПУСИ
.
МСА-1 обеспечивает автоматическое формирование аварийных кодовых сигналов, с передачей их в канал связи при несанкционированных действиях к элементам КТС, появление неисправностей, отключение питающей сети, разряде АКБ.
Работает МСА-1 на базе транкинговой радиосвязи стандарта МРТ-1327 с использованием протокола МАР-27 для передачи данных, имеется возможность передачи информации и по проводной системе связи. МСА-1 предназначен для работы в круглосуточном режиме. МСА-1 обеспечивает дистанционное тестирование их кодовыми сигналами управления, передаваемыми по каналу связи с ПУСИ. Питание КТС осуществляется от сети 220В, 50 Гц через ЯВА-БОП, а также от встроенного резервного источника питания постоянного тока напряжением 12В. Типы датчиков, их количество, измеряемые параметры, каналы связи, объем сервисных функций и условия эксплуатации определяются проектом на систему сбора и обработки информации о метеоусловиях.



ЯЩИК С АВТОМАТИЧЕСКИМ ВЫКЛЮЧАТЕЛЕМ И БЛОКОМ ОГРАНИЧЕНИЯ ПЕРЕНАПРЯЖЕНИЙ (ЯВА-БОП)

Предназначен для отключения, подключения питающей сети 380 В, 50 Гц к нагрузке, и ограничения импульсных коммутационных и грозовых перенапряжений, возникающих в питающей сети.

Основные технические данные:

  • ЯВА-БОП работает как в помещениях, так и вне помещений на открытом воздухе в условиях окружающей среды с относительной влажностью до 100%, и температурой от 238К до 333 К (от -35 до 50 °С).
  • Конструктивно ЯВА-БОП выполнен в брызгозащищенном металлическом корпусе с установленным 3-фазным выключателем автоматическим типа К153С25А и блоком ограничения импульсных коммутационных и грозовых перенапряжений типа У20-С. Тип автоматического выключателя и ограничителя перенапряжений зависит от коммутируемой мощности, места применения в питающей сети и определяется проектом.
    На корпусе имеются клеммы заземления (две внутренних и наружная). Крышка корпуса закрывается специальными болтами для исключения его вскрытия посторонними лицами
    .
  • Выключатель 3-фазный автоматический предназначен для отключения и подключения нагрузки мощностью до 5 кВт, к питающей сети 380В, 50 Гц, а также защиты от короткого замыкания в нагрузке по питающей сети.
  • Блок ограничения перенапряжений БОП предназначен для защиты нагрузки от микросекундных импульсных коммутационных и грозовых перенапряжений возникающих в питающей сети 380В, 50 Гц.
  • ЯВА-БОП предназначен для круглосуточной работ, при этом мощность от питающей сети не потребляет.
  • Нагрузка и питающая сеть подключаются к ЯВА-БОП кабелями через отверстия с уплотнительными втулками расположенными на нижней стенке.



ДИСПЕТЧЕРСКИЙ ПУЛЬТ УПРАВЛЕНИЯ ОБЪЕКТОВОЙ СИСТЕМОЙ РАННЕГО ОБНАРУЖЕНИЯ ЧС И ОПОВЕЩЕНИЯ ОБЪЕКТА (ПУОСО)

Обеспечивает такие основные функции:

  • дистанционный контроль состояния технических средств системы отображением на экране ЖКИ;
  • прием информации от периферийных технических средств, аварийных сигналов;
  • передача в автоматическом режиме сигнала «Угроза возникновения ЧС на объекте» на терминал связи ГУ регионального МЧС по GSM каналу;
  • прием аварийного сигнала от систем пожарной сигнализации с ретрансляцией его на терминал связи ГУ регионального МЧС;
  • передача сигнала «ВНИМАНИЕ ВСЕМ» и устных сообщений на уличные громкоговорители, через встроенные УНЧ.

Составные части ПУОСО:

  • микрофон;
  • УНЧ 40Вт;
  • GSM модем;
  • РЭ-485 интерфейс;
  • 4-х строчный ЖКИ;



БЛОК ПРИЕМА И РЕТРАНСЛЯЦИИ (БПР)

Назначение:
БПР предназначен для передачи данных от газоанализаторов «ДОЗОР-С», «ЩИТ»,  ручных извещателей и прочих технических средств раннего выявления на Пульт АКВО.

Функциональные возможности:

  • один порт RS-485 для подключения газоанализаторов «ДОЗОР-С», «ЩИТ», других измерителей использующих для передачи данных протокол RS-485;
  • один канал GSM для передачи данных, возможность работы с одним оператором GSM-связи;
  • 16 дискретных входов для подключения нормально замкнутых/разомкнутых «сухих контактов»;
  • 5 групп выходных «сухих контактов», работающих на переключение (электромагнитные 3-х контактные реле, максимальные параметры коммутируемой цепи 220В, 50 Гц) для подключения светозвуковых табло и других исполнительных устройств;
  • встроенный источник питания от сети 220В, 50 Гц;
  • индикация состояния при помощи 8-ми светодиодных индикаторов на передней панели;
  • звуковая сигнализация аварийных ситуаций (зуммер);
  • возможность подключения внешней антенны;
  • возможность оперативного отключения питания.
