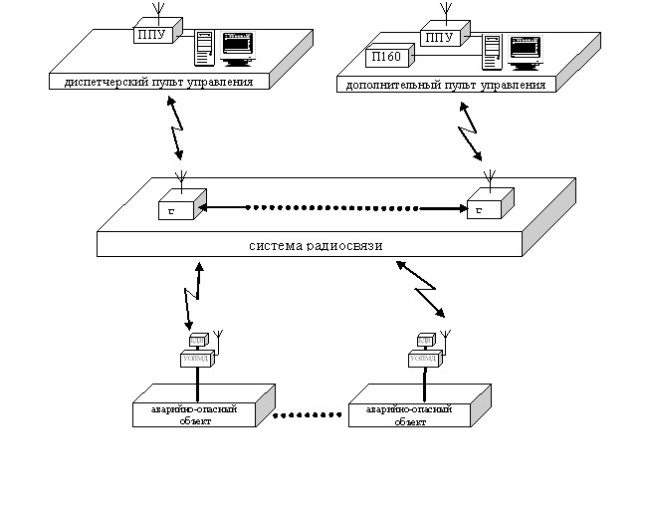

В подтверждение разговора о адаптируемости и масштабируемости архитектуры радиоуправляемой системы оповещения населения, представляем вашему вниманию систему сбора данных о метеоусловиях, построенную на основе этой архитектуры. Структурная схема системы представлена на рисунке:

ППУ – приемопередающее устройство;

П160 – приемник команд оповещения общегосударственной проводной системы оповещения;

БС – базовая станция;

БДВ – блок датчиков верхний;

УОПМД – устройство обработки и передачи метеопараметров;

Для решения задачи о расчете прогнозируемых зон заражения местности при аварии на опасных объектах, согласно «Методики прогнозування наслідків виливу (викиду) небезпечних хімічних речовин при аваріях на промислових об’єктах і транспорті» утвержденной приказом №73/82/64/122 от 27 марта 2001г определен алгоритм расчета на основе данных о метеоусловиях (температура, направление и скорость ветра, степень вертикальной устойчивости воздуха). Для получения этих данных, наше предприятие разработало метеостанцию, состоящую из блока датчиков и устройства обработки и передачи метеопараметров.

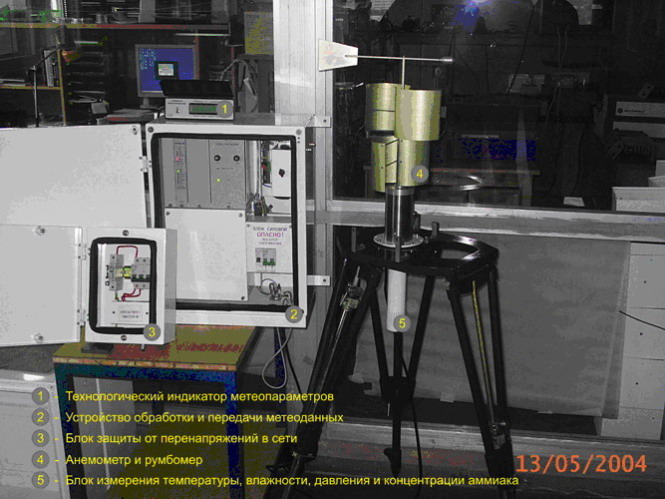

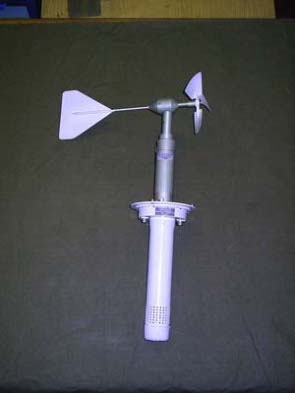

Блок датчиков, представляет из себя законченную конструкцию, состоящую из датчиков позволяющих производить измерения следующих параметров окружающей среды:

• температуры от –40 до +60 градусов цельсия
• влажности от 0 до 100%
• давления от 680-780 мм.рт.ст
• скорости ветра от 0.5-25 м/с
• направление ветра с точностью не ниже 10
• степень вертикальной устойчивости воздуха
• плотность аммиака в атмосфере от 30-300ppm

Все измеряемые параметры блок датчиков выдает цифровым кодом в пакетном режиме.

Устройство обработки и передачи метеопараметров состоит из:

• радиостанцию мощностью 25Вт;
• плату интерфейса (для приема/передачи и декодирования кодовых сигналов );
• блок питания 150Вт;
• герметичный необслуживаемый аккумулятор в аккумуляторном отсеке с подогревом.

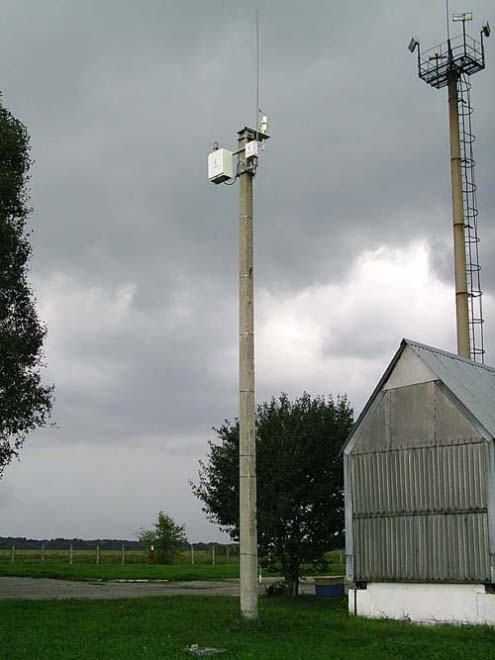

Метеостанции устанавливаются в местах где вероятность возникновения аварии максимальна (емкости с хим. веществами и др). По аналогии с системой оповещения, оборудование метеостанции размещается на столбовой опоре. Передача данных производится по радиоканалу. Стоит отметить отличительную особенность, учитывая важность данных о метеоусловиях, в метеостанциях предусмотрено резервирование радиоканала проводными каналами.

Отдельно рассмотрим программное обеспечение диспетчерского пульта управления системой оповещения применительно к ПО ДПУСО диспетчера аммиакопровода, так как он содержит в себе функциональность нескольких систем.

Диспетчерский пульт управления системой оповещения (ДПУСО) предназначен для оперативного управления оконечными устройствами оповещения (УУОСО), хранения и отображения информации о контролируемых объектах системы оповещения, а также расчет и отображение на карте местности прогнозируемой зоны заражения и отображением населенных пунктов с ориентировочным количеством населения, которые могут попасть в зону заражения.

Программа поддерживает управление электронной картой местности с изображением аммиакопровода и точек установки оконечных устройств и метеостанций. Программа обеспечивает автоматизированную выдачу команд оповещения на область, район, населенный пункт или отдельное устройство, а также передачу запроса и прим пакета метеоданных с метеостанций.

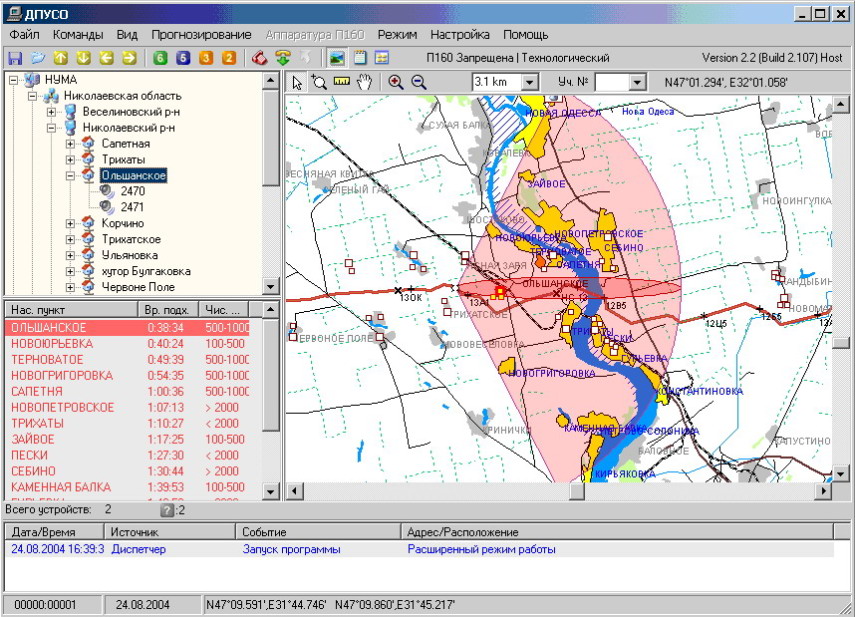

Внешний вид интерфейса пользователя ПО ДПУСО представлен на рисунке.

Вверху окна сразу под заголовком расположена строка меню, под ней панель быстрого вызова команд. Слева дерево объектов оповещения. Справа карта. Карта может заменяться отображением списка вызываемых объектов или панелью свойств объекта. Внизу главного окна отображается протокол работы. При осуществлении расчета прогнозируемой зоны заражения результаты отображаются на карте местности и в дереве объектов. Диспетчер видит какие населенные пункты попали в зону заражения, выбирает их в дереве объектов и оповещает население о случившейся аварии.
