В 90-х годах проводная общегосударственная система оповещения населения и построенные на ее базе ведомственные системы пришли в негодность по совокупности многих причин, основная причина это устаревшее морально и физически оборудование. К нашему предприятию обратилась государственная организация с предложением о построении системы нового поколения с учетом недостатков существующей. В результате проведенного анализа и учета специфики размещения устройств системы оповещения, коллектив предприятия пришел к выводу, что построение системы на базе проводных линий связи не только не эффективно, но и нецелесообразно. Эффективность оценивалась с помощью экономических показателей при сравнении стоимости построения системы на базе проводных линий связи и радиоканала, а нецелесообразность построения на базе проводных линий связи основывается на высоких показателях уровня воровства кабелей воздушных и подземных магистралей. Заказчик согласился с нашими аргументами и поручил разработать системный проект на построение сети ведомственной радиосвязи (будет рассмотрена ниже) и радиоуправляемой системы оповещения.

Приступив к данной работе, мы обнаружили, что аналогичных систем в мире не существует и разработку этой системы пришлось делать что называется «с нуля». Это был своеобразный тест нашего коллектива, разработать систему, не имеющую аналогов в мире, без каких либо наработок в данной области - это довольно сложная задача, но наше предприятие справилось с этой задачей, и заказчик системы был доволен проделанной нами работой. Но мы, следуя нашим принципам, не остановились на достигнутом и постоянно проводим работы по расширению и модернизации этой системы, на сегодняшний день она претерпела уже 4-ю модернизацию и дополнена системой сбора данных о метеоусловиях и расчета прогнозируемой зоны заражения на основе этих данных. В подсистему сбора данных о метеоусловиях входят стационарные и мобильные метеостанции.

Для простоты понимания рассмотрим отдельно РУСО и подсистему сбора данных о метеоусловиях и расчета прогнозируемой зоны заражения местности.

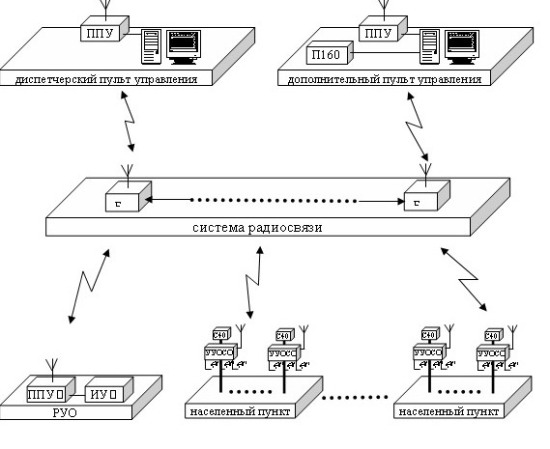

Рассмотрим общие принципы построения системы и работу диспетчерских пультов. Структурная схема системы представлена на рисунке:

ППУ – приемопередающее устройство;

П160 – приемник команд оповещения общегосударственной проводной системы оповещения;

БС – базовая станция;

ИУ – исполнительное устройство;

РУО – районное устройство оповещения;

УУОСО – устройство управления оконечными средствами оповещения;

С40 – электромеханическая сирена.

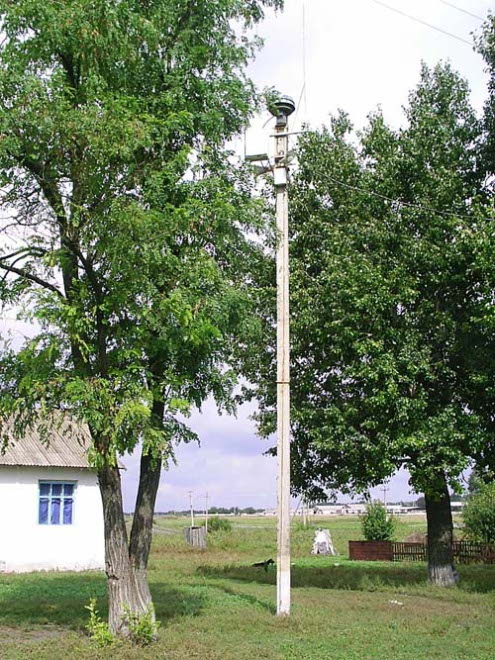

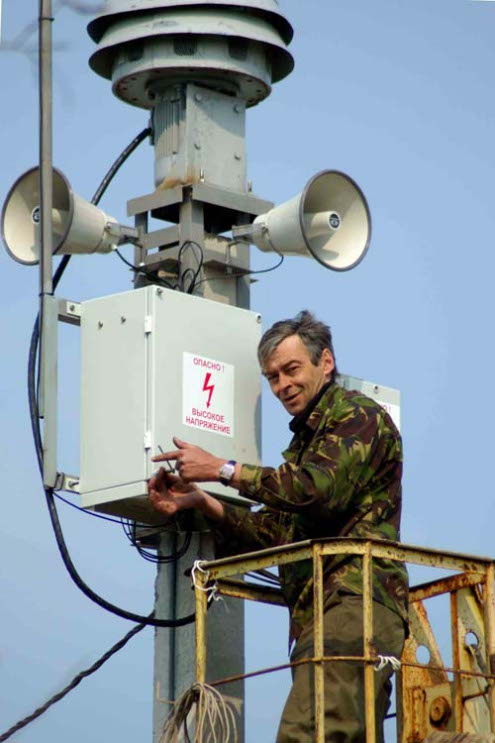

Для решения задачи оповещения населения на территории населенного пункта устанавливаются оконечные устройства системы оповещения, которое представляет собой ЖБ опору, на которой установлены:

• сирена С40 (при наличии трехфазной сети для подключения трехфазного двигателя);
• рупорные громкоговорители мощностью 30Вт ( обычно 2-3шт );
• устройство управления оконечными средствами оповещения (УУОСО);
• ящик с автоматическим выключателем и ограничением пульсаций сети;
• антенно-фидерное устройство с молниеприемником;

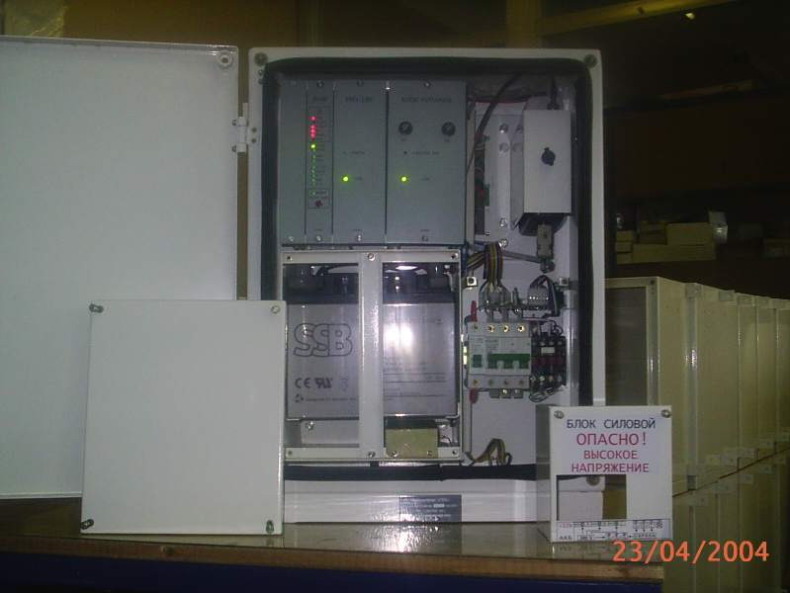

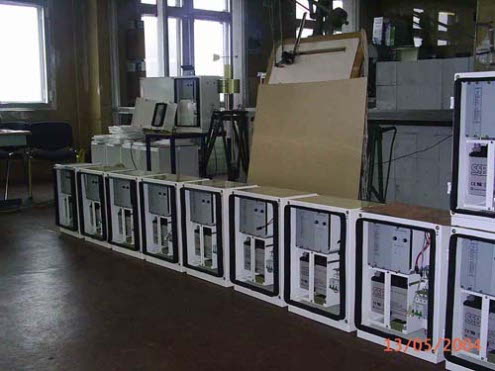

УУОСО представляет из себя отсек с оборудованием, выполненный во пылевлагозащищенном исполнении и содержит:

• радиостанцию мощностью 25Вт;
• плату интерфейса (для приема/передачи и декодирования кодовых сигналов и подачи команд управления на усилитель и блок силовой);
• усилитель ( для обеспечения необходимой мощности аудио сигнала, подаваемого на рупорные громкоговорители );
• блок силовой ( для управления трехфазным двигателем сирены и контроля наличия трех фаз );
• блок питания 150Вт;
• герметичный необслуживаемый аккумулятор в аккумуляторном отсеке с подогревом.

При решении задачи оповещения населения, попадающего в зону заражения, необходимо также решать задачу оповещения дежурных сил оперативного реагирования. Для этого предусмотрена установка районных устройств оповещения в местах круглосуточного дежурства оперативных сил реагирования района ( службы МЧС, РОВД, и т.д. ). РУО предназначено для оповещения оперативных сил реагирования одновременно с населением, попадающим в зону заражения.

В случае построения локальной ( ведомственной ) системы оповещения, для предоставления возможности использования системы государственным службам оперативного реагирования предусмотрен дополнительный пульт управления системой оповещения, который устанавливается в областных или районных штабах МЧС, милиции и т.д. По возможностям управления системой оповещения он аналогичен диспетчерскому пульту, за исключением механизма синхронизации, исключающем возможность одновременной работы двух пультов.

Управление оконечными устройствами производится по радиоканалу, что позволяет адаптировать систему практически под любую систему радиосвязи путем изменения модуля интерфейса.

1.Назначение РУСО

1.1.РУСО предназначена для оповещения населения о чрезвычайных ситуациях в различных звеньях управления МЧС, а также при авариях на опасных объектах (трубопроводный транспорт,АЭС,химическое производство и т.д.). Является универсальной системой для объектов любой конфигурации и протяжённости. РУСО использует транспортные сети существующих систем радиосвязи стандартов DTMF (аналоговый радиоканал), MPT-1327, MAP-27, TETRА и др. 1.2.Система оповещения состоит из : диспетчерского пульта управления средствами оповещения (ДПУСО) на основе персонального компьютера с программным обеспечением; дополнительного пульта управления средствами оповещения на основе персонального компьютера с программным обеспечением, и с оборудованием для сопряжения с общегосударственной проводной системой оповещения; оконечных устройств управления средствами оповещения УУОСО с программным обеспечением; районного устройства оповещения с исполнительным устройством. 1.3.Система функционирует в круглосуточном режиме в реальном масштабе времени. 1.4.Выбор диапазона частот и стандарта определяется по согласованию с Заказчиком. 1.5.Управление оконечными средствами оповещения осуществляется в радиосети в соответствии с общепринятыми командами оповещения кодовыми сигналами с групповыми и индивидуальными адресами. 1 –«Циркулярное оповещение» 2 – «Включение сирен (в непрерывном режиме)» 3 – «Включение сирен (в прерывистом режиме)» 4 – «Пейджинговое оповещение» 5 – «Оповещение голосом (Включение усилителей для голосового оповещения)» 6 – «Отбой оповещения, Проверка»

2.Назначение и основные технические характеристики оборудования

2.1.ДПУСО предназначен для управления и периодического контроля состояния по радиоканалу до 3255 УУОСО непосредственно или через сеть базовых станций с запоминанием, отображением на мониторе и документированием всей необходимой информации. Питание ДПУСО осуществляется от сети 220В, 50Гц. Работает при температуре окружающей среды от +5 до +45 градусов цельсия.

2.1.1.ДПУСО осуществляет :

1. формирование и выдачу кодовых сигналов управления с групповым и индивидуальным адресом на УУОСО области, города, района, населённого пункта, отдельного УУОСО;
2. приём и протоколирование сообщений (квитанций) от УУОСО об исполнении ими команд;
3. передачу на УУОСО речевых сообщений;
4. приёмом и протоколирование сообщений о состояний УУОСО;
5. визуализацию карты ( в различных масштабах) зоны оповещения с указанием адресов дислокации УУОСО;
6. оперативный приём и протоколирование от УУОСО аварийных сигналов с выдачей на экран монитора их адресов и подачей звукового сигнала;
7. контроль за работой дополнительного пульта управления по управлению ими УУОСО с автоматической записью информации в память;
8. разрешение на управление низшими звеньями управления МЧС;
9. запоминание, отображение на экране монитора протокола выданных и принятых команд с возможностью распечатки на принтере всей необходимой информации;

2.2. Дополнительный пульт управления средствами оповещения предназначен для управления и периодического контроля по радиоканалу до 3255 УУОСО района.

2.2.1.Дополнительный ПУСО совместим с существующей проводной системой оповещения (П-160, П-164).

2.2.2.Питание осуществляется от сети 220В,50Гц.

2.2.3.Работает при температуре окружающей среды от +5 до +45 градусов цельсия. Дополнительный пульт функционально идентичен диспетчерскому пульту.

2.3.УУОСО предназначены для приема-передачи по радиоканалу кодовых сообщений оконечными средствами оповещения по радиоканалу кодовыми сигналами.

2.3.1. УУОСО осуществляет :

1. приём по радиоканалу от ДПУСО и доплнительного пульта управления кодовых сигналов с групповым и индивидуальным адресом;
2. дешифрацию принятых команд управления с включением соответствующих исполнительных устройств;
3. включение на 3 минуты электромеханической сирены мощностью до 5кВт по непрерывному и прерывистому циклу при питании от сети 380 В, 50 Гц с автоматическим включением электронной сирены при отключении сети ;
4. включение встроенных усилителей речевого оповещения, нагруженных мощными уличными громкоговорителями, как при наличии сети 380/220 В, 50 Гц так и при ее отключении ;
5. воспроизведение речевого сообщения, принятого по радиоканалу, мощными уличными громкоговорителями при озвучивании необходимых площадей.
6. включение по радиоканалу усилителя проводного вещания (УПВ) и его переключение в режим оповещения;
7. контроль подключения всех внешних устройств и состояния собственных элементов с автоматической выдачей в радиоканал соответствующих кодовых сигналов при нарушении параметров;
8. автоматическую выдачу по радиоканалу на ДПУСО и доплнительного ПУСО сигналов-ответов об исполнении выданных ими команд управления;
9. автоматическое включение звуковой сигнализации на заданное время при несанкционированном доступе к любым элементам УУОСО
10. автономное тестирование и индикацию состояния основных устройств и питающей сети.
11. прекращение исполнения любой команды при поступлении команды «Отбой»

2.3.2.Питание УУОСО осуществляется от сети 380/220 В,50Гц с резервным источником питания.

2.3.3.УУОСО работоспособно при температуре окружающей среды от -35 до +50 градусов цельсия.

Архитектура и программно-аппаратное обеспечение системы позволяют говорить о большом уровне адаптируемости и масштабируемости системы под решение задач любой сложности по удаленному контролю и управлению устройствами различной мощности, от управления роботизированной техникой до мощных промышленных двигателей ( насосы различного назначения, двигатели задвижек и т.д. )
